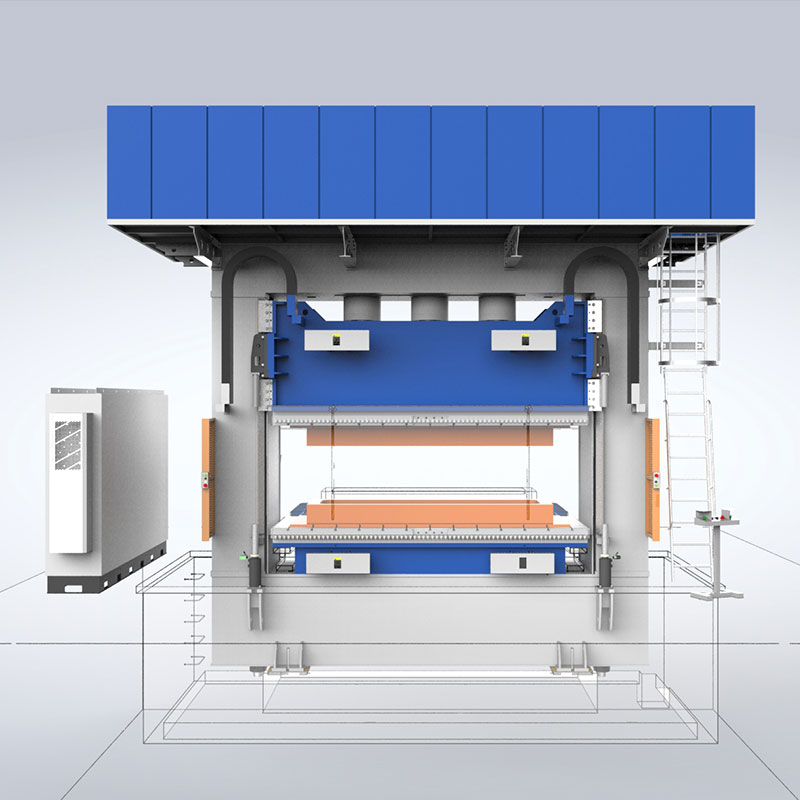

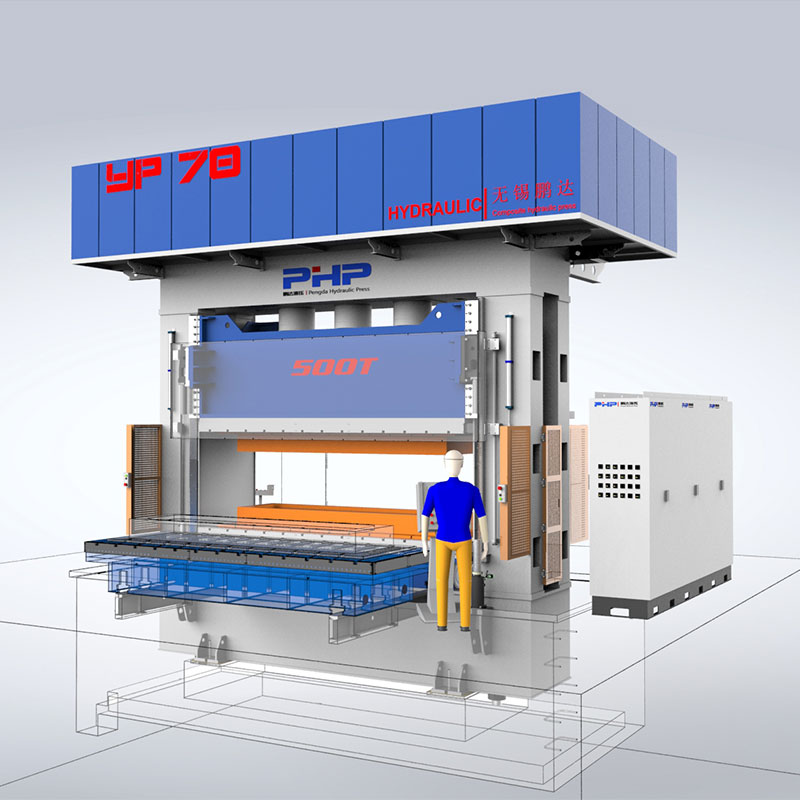

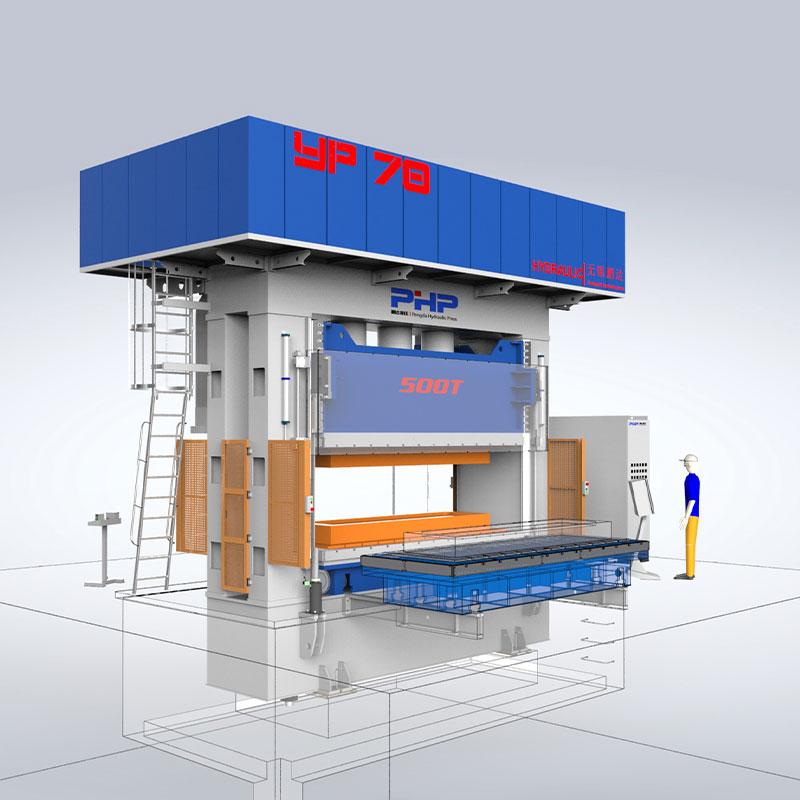

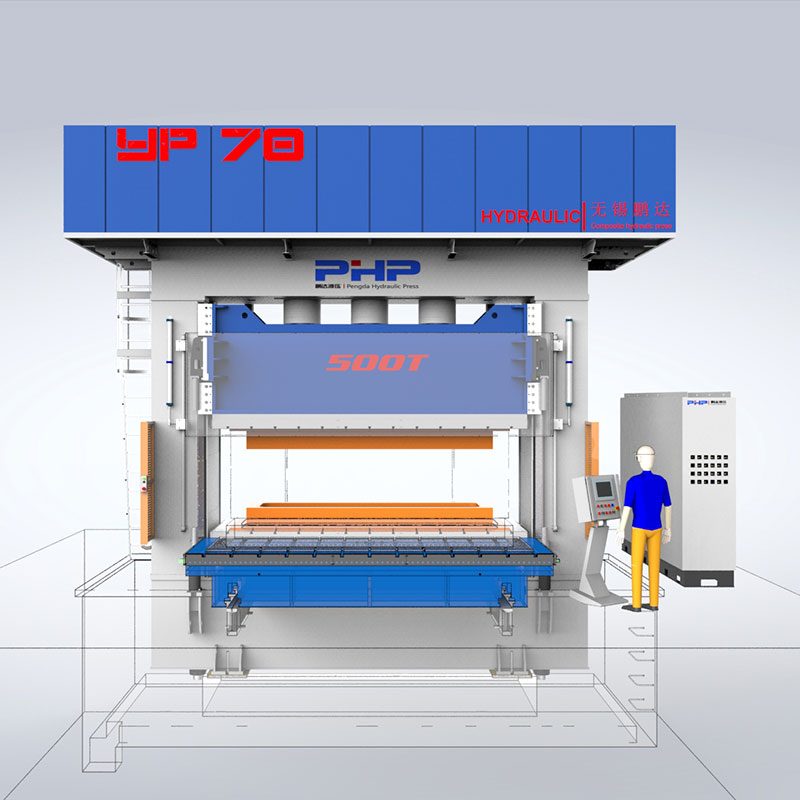

เครื่องปั้น RTM

อย่างไร เครื่องปั้น RTM ปรับปรุงประสิทธิภาพและความแม่นยำในการผลิตคอมโพสิต

เครื่องอัดขึ้นรูป RTM แบบ Resin Transfer Molding มีบทบาทสำคัญในการพัฒนาการผลิตคอมโพสิตสมัยใหม่ ด้วยการรวมการฉีดเรซินแบบควบคุมเข้ากับการขึ้นรูปด้วยแรงดันแม่พิมพ์แบบปิด เครื่องอัดขึ้นรูป RTM ช่วยเพิ่มประสิทธิภาพการผลิตและคุณภาพของชิ้นส่วนได้อย่างมาก

1. วงจรการผลิตเร็วขึ้น

เครื่องอัดขึ้นรูป RTM ช่วยให้สามารถฉีดเรซินและการบ่มพร้อมกันภายในแม่พิมพ์แบบปิด ซึ่งช่วยให้รอบเวลาสั้นลงเมื่อเทียบกับกระบวนการวางด้วยมือแบบดั้งเดิมหรือกระบวนการช่วยสุญญากาศ การควบคุมการกดแบบอัตโนมัติทำให้มั่นใจได้ถึงแรงกดในการจับยึดที่สม่ำเสมอ ช่วยให้การบ่มเร็วขึ้นและปริมาณงานที่สูงขึ้นสำหรับการผลิตปริมาณปานกลางถึงสูง

2. ความแม่นยำมิติที่สูงขึ้น

เนื่องจาก RTM ใช้แม่พิมพ์ที่จับคู่กันอย่างเข้มงวดและควบคุมความดัน ชิ้นส่วนคอมโพสิตที่ได้จึงมีความแม่นยำด้านมิติและการทำซ้ำที่ยอดเยี่ยม แท่นพิมพ์จะรักษาการปิดแม่พิมพ์ให้สม่ำเสมอ ป้องกันการเสียรูป และรับประกันว่าแต่ละชิ้นส่วนตรงกับพิกัดความเผื่อที่แน่นอน ซึ่งสำคัญสำหรับส่วนประกอบยานยนต์ การบินและอวกาศ และอุตสาหกรรม

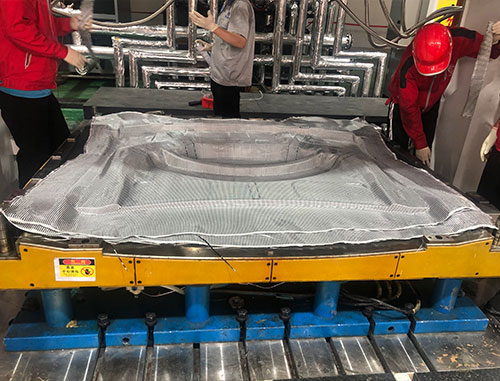

3. ปรับปรุง Fiber Wet Out และการกระจายเรซิน

เครื่องอัดขึ้นรูป RTM สร้างสภาวะแรงดันที่มั่นคง ซึ่งส่งเสริมให้เรซินไหลผ่านพรีฟอร์มไฟเบอร์ได้อย่างสม่ำเสมอ ซึ่งจะช่วยลดจุดแห้ง ช่องว่าง และความอิ่มตัวที่ไม่สม่ำเสมอ ส่งผลให้คุณสมบัติทางกลแข็งแกร่งและเชื่อถือได้มากขึ้น การกระจายตัวของเรซินอย่างสม่ำเสมอถือเป็นสิ่งสำคัญสำหรับการใช้งานคอมโพสิตเชิงโครงสร้าง

4. ปรับปรุงคุณภาพพื้นผิว

การประมวลผลแม่พิมพ์แบบปิดทำให้พื้นผิวทั้งสองด้านของชิ้นงานมีความเรียบเนียนและใกล้เคียงรูปร่างสุทธิ ซึ่งช่วยลดหรือขจัดขั้นตอนการตกแต่งขั้นสุดท้าย เช่น การขัดหรือการเคลือบ ลดต้นทุนแรงงาน และปรับปรุงประสิทธิภาพการผลิตโดยรวม

5. ลดขยะวัสดุ

กระบวนการควบคุมด้วยการฉีดช่วยลดการใช้เรซินส่วนเกินให้เหลือน้อยที่สุด และการบรรจุแม่พิมพ์แบบปิดจะช่วยป้องกันการไหลล้นหรือการรั่วไหล สิ่งนี้ช่วยลดการสิ้นเปลืองวัสดุ เพิ่มประสิทธิภาพด้านต้นทุน และสนับสนุนแนวทางปฏิบัติด้านการผลิตที่ยั่งยืนมากขึ้น

6. ความเข้ากันได้กับระบบอัตโนมัติ

เครื่องอัดขึ้นรูป RTM สมัยใหม่ผสานรวมกับระบบการโหลดอัตโนมัติ การจัดการด้วยหุ่นยนต์ และการตรวจสอบกระบวนการบ่มได้อย่างง่ายดาย สิ่งนี้จะเพิ่มความสม่ำเสมอในการผลิต ลดการพึ่งพาแรงงาน และช่วยให้ผู้ผลิตสามารถปรับขนาดการดำเนินงานโดยมีข้อผิดพลาดน้อยที่สุด

7. ประสิทธิภาพโครงสร้างของชิ้นส่วนที่ดีขึ้น

ด้วยการจัดตำแหน่งเส้นใยที่ควบคุม การไหลของเรซิน และแรงกดในการแข็งตัว ส่วนประกอบที่ผลิตโดยใช้เครื่องอัด RTM มอบความแข็งแกร่งต่ออัตราส่วนน้ำหนักที่เหนือกว่า และประสิทธิภาพที่เชื่อถือได้มากขึ้นภายใต้ความเครียด เหมาะสำหรับการใช้งานคอมโพสิตที่มีประสิทธิภาพสูง

เครื่องอัดขึ้นรูป RTM ปรับปรุงการผลิตคอมโพสิตอย่างมีนัยสำคัญโดยให้รอบเวลาเร็วขึ้น เพิ่มความแม่นยำของมิติ และคุณสมบัติของวัสดุที่สม่ำเสมอมากขึ้น ความสามารถของพวกเขาในการบูรณาการเข้ากับระบบอัตโนมัติและลดการสูญเสียวัสดุทำให้ RTM เป็นโซลูชั่นที่ต้องการสำหรับอุตสาหกรรมที่กำลังมองหาการผลิตคอมโพสิตคุณภาพสูงและปรับขนาดได้

การเปรียบเทียบเครื่องอัดขึ้นรูป RTM กับวิธีการขึ้นรูปคอมโพสิตแบบดั้งเดิม: ข้อดีและข้อเสีย

เครื่องอัดขึ้นรูป RTM แบบ Resin Transfer Molding ได้กลายเป็นเทคโนโลยีที่สำคัญมากขึ้นในการผลิตคอมโพสิตสมัยใหม่ เมื่อเปรียบเทียบกับวิธีการขึ้นรูปแบบดั้งเดิม เช่น การวางมือ การเติมสุญญากาศ และการขึ้นรูปแบบอัด RTM มีข้อได้เปรียบที่ชัดเจนในด้านประสิทธิภาพ ความสามารถในการทำซ้ำ และประสิทธิภาพของผลิตภัณฑ์

ในฐานะผู้ผลิตเครื่องอัดไฮดรอลิกแบบอโลหะอย่างมืออาชีพ PHP(Pengda Hydraulic Press) มุ่งเน้นไปที่นวัตกรรมทางเทคโนโลยี ระบบประหยัดพลังงาน และการออกแบบอุปกรณ์ที่มีความเสถียรสูง เครื่องอัดไฮดรอลิกเซอร์โวคอมโพสิตรองรับกระบวนการขึ้นรูปขั้นสูงหลายกระบวนการ รวมถึง SMC, LFT D, GMT, HP RTM, STM และการขึ้นรูปด้วยคาร์บอนไฟเบอร์ที่อุณหภูมิสูง ซึ่งให้การสนับสนุนด้านวิศวกรรมที่แข็งแกร่งสำหรับอุตสาหกรรมต่างๆ เช่น ยานพาหนะพลังงานใหม่ การบินและอวกาศ การขนส่งทางรถไฟ เครื่องใช้ไฟฟ้าแรงดันต่ำ และการก่อสร้างในเมือง

1. ภาพรวมหลักการขึ้นรูป

เครื่องปั้น RTM

ใช้แม่พิมพ์แข็งที่เข้าคู่กันและแรงดันการฉีดที่ควบคุมเพื่อใส่เรซินลงในผลิตภัณฑ์ที่ขึ้นรูปขั้นต้น เหมาะสำหรับชิ้นส่วนคอมโพสิตที่มีความต้องการเชิงโครงสร้างในปริมาณปานกลางถึงสูง

วิธีการขึ้นรูปคอมโพสิตแบบดั้งเดิม

รวมถึงการวางมือ การแช่สูญญากาศ การอัดขึ้นรูป และกระบวนการแม่พิมพ์แบบเปิด แต่ละวิธีแตกต่างกันไปในด้านต้นทุน ความแม่นยำ และความเร็วในการผลิต

2. ข้อดีของ RTM Moulding Press

ความแม่นยำมิติที่สูงขึ้น

RTM ใช้แม่พิมพ์โลหะแบบปิดและแรงดัน เพื่อให้มั่นใจว่ามีความหนาสม่ำเสมอ การกระจายเรซินของเส้นใยดีขึ้น และมีความคลาดเคลื่อนในการทำซ้ำ

ปรับปรุงประสิทธิภาพ

การฉีดเรซินพร้อมกันและการบ่มภายในแท่นพิมพ์ช่วยลดเวลารอบการทำงานได้อย่างมาก เมื่อเทียบกับกระบวนการแบบแมนนวลหรือแบบสุญญากาศเท่านั้น

ทำความสะอาด สภาพแวดล้อมของเชื้อราแบบปิด

การไม่มีพื้นผิวแบบเปิดหมายถึงการปล่อยมลพิษที่ลดลง ความสะอาดในสถานที่ทำงานที่ดีขึ้น และพื้นผิวที่มีคุณภาพดีขึ้นทั้งสองด้านของส่วนประกอบ

ประสิทธิภาพของโครงสร้าง

RTM ช่วยให้การเจาะเรซินได้ลึกยิ่งขึ้น ปริมาณช่องว่างลดลง และเส้นใยที่เปียกสม่ำเสมอมากขึ้น ส่งผลให้ชิ้นส่วนแข็งแรงและเบาขึ้น

ความเข้ากันได้ของระบบอัตโนมัติ

ระบบควบคุมแรงดัน เทคโนโลยีเซอร์โวไดรฟ์ และโซลูชันการโหลดอัตโนมัติ ทำให้ RTM เหมาะสำหรับการผลิตที่มีปริมาณมากในปัจจุบัน

3. ข้อจำกัดของ RTM Moulding Press

ต้นทุนเริ่มต้นที่สูงขึ้น

การลงทุนด้านอุปกรณ์และแม่พิมพ์สูงกว่าการวางด้วยมือแบบดั้งเดิมหรือการแช่แบบสุญญากาศ

วิศวกรรมที่ซับซ้อนมากขึ้น

ต้องการการควบคุมพารามิเตอร์การฉีด ความหนืดของเรซิน การซีลแม่พิมพ์ และการตั้งค่าแรงดันในการกดที่แม่นยำ

ไม่เหมาะสำหรับชิ้นส่วนคัสตอมที่มีขนาดใหญ่มาก

วิธีการฉีดแม่พิมพ์แบบเปิดหรือแบบสุญญากาศอาจยังเหมาะสมกว่าสำหรับส่วนประกอบที่มีขนาดใหญ่และมีปริมาณน้อย

4. สรุปข้อดีข้อเสีย

เครื่องปั้น RTM

ข้อดี: ความแม่นยำสูง ปริมาณช่องว่างต่ำ ผิวสำเร็จดีเยี่ยม วงจรการผลิตสั้น เหมาะสำหรับการผลิตจำนวนมาก สภาพแวดล้อมแม่พิมพ์ปิดที่มั่นคงและสะอาด เป็นมิตรกับระบบอัตโนมัติ

จุดด้อย: ต้นทุนอุปกรณ์และแม่พิมพ์ที่สูงขึ้น ต้องใช้การตั้งค่าทางวิศวกรรมที่มีทักษะ ประหยัดน้อยลงสำหรับชิ้นส่วนที่มีขนาดใหญ่มากและมีปริมาณน้อย

วิธีการขึ้นรูปแบบดั้งเดิม

ข้อดี: ลดต้นทุนสำหรับการผลิตขนาดเล็ก ยืดหยุ่นสำหรับชิ้นส่วนขนาดใหญ่ แบบกำหนดเอง หรือต้นแบบ การตั้งค่าและเครื่องมือที่ง่ายดาย

จุดด้อย: ใช้แรงงานเข้มข้น, ความสามารถในการทำซ้ำของมิติที่ต่ำกว่า, สิ้นเปลืองวัสดุมากขึ้น, วงจรการผลิตที่ยาวนานขึ้น, ศักยภาพของระบบอัตโนมัติที่จำกัด

5. ภาพรวมพารามิเตอร์ทั่วไปสำหรับเครื่องอัดขึ้นรูป RTM

(ตารางทั่วไปสำหรับการอ้างอิงอุตสาหกรรม ไม่เฉพาะรุ่นใด ๆ )

เครื่องอัดขึ้นรูป RTM นำเสนอการปรับปรุงประสิทธิภาพ ความสามารถในการทำซ้ำ และประสิทธิภาพของโครงสร้างอย่างมีนัยสำคัญ เมื่อเทียบกับวิธีการขึ้นรูปคอมโพสิตแบบดั้งเดิม แม้ว่าการลงทุนเริ่มแรกจะสูงกว่า แต่ RTM ก็มอบข้อได้เปรียบในระยะยาวสำหรับการผลิตจำนวนมาก การใช้งานคอมโพสิตขั้นสูง และอุตสาหกรรมที่ต้องการส่วนประกอบที่แข็งแกร่ง น้ำหนักเบา และมีความแม่นยำด้านมิติ

ด้วยความเชี่ยวชาญเกือบสองทศวรรษในด้านเครื่องอัดไฮดรอลิกแบบอโลหะ PHP(Pengda Hydraulic Press) ยังคงนำเสนอโซลูชันที่มีความเสถียร ประหยัดพลังงาน และเชื่อถือได้ ซึ่งสนับสนุนความต้องการด้านการผลิตคอมโพสิตที่พัฒนาไปทั่วโลก
