บตท (สารประกอบการขึ้นรูปแผ่น)
เหมาะสำหรับการผลิตจำนวนมากของผลิตภัณฑ์ที่ต้องการคุณภาพพื้นผิวสูงและทนต่อสภาพอากาศ มีความอ่อนไหวต่อต้นทุน และไม่ต้องการความแข็งแรงของโครงสร้างหรือคุณสมบัติน้ำหนักเบามาก ข้อดีของผลิตภัณฑ์ ได้แก่ ประสิทธิภาพการขึ้นรูปที่มั่นคง ผิวสำเร็จที่ดี และระบบอัตโนมัติที่สมบูรณ์ อย่างไรก็ตาม มันค่อนข้างหนัก โดยมีคุณสมบัติเชิงกลที่จำกัด (เมื่อเทียบกับคอมโพสิตไฟเบอร์ต่อเนื่อง) และความแม่นยำของมิติ
HP-RTM (การขึ้นรูปแบบเรซินแรงดันสูง)
เหมาะสำหรับส่วนประกอบโครงสร้างที่ต้องการความแข็ง/ความแข็งแรงสูง การออกแบบน้ำหนักเบา และความต่อเนื่องของเส้นใย หรือเมื่ออัตราส่วนความแข็งแรงต่อน้ำหนักเป็นปัจจัยสำคัญในการผลิต Its aความได้เปรียบs include high specific strength of the final product and the ability to produce thin-walled, large-span structural parts. ข้อเสียคือกระบวนการที่ซับซ้อน ต้นทุนสูงสำหรับแม่พิมพ์ เครื่องมือ และวัสดุ และข้อกำหนดในการควบคุมกระบวนการที่เข้มงวด รอบเวลาและผลผลิตถูกจำกัดโดยระบบการบ่ม
1. ความแตกต่างของวัสดุ
|
| บตท | HP-RTM |
| เขียน | เส้นใยสับ (ส่วนใหญ่เป็น ใยแก้ว) โพลีเอสเตอร์หรือเรซินเมทริกซ์ไม่อิ่มตัว สารตัวเติม/สารหน่วงไฟ/สารเร่งการเสริมแรง วัสดุที่จำหน่ายในรูปแบบแผ่น (สารประกอบผสมล่วงหน้า) | ผ้าแช่การแทรกแซง (ผ้าทิศทางเดียว ผ้าทอ ผ้าลามิเนต พรีฟอร์มเส้นใยต่อเนื่อง) เรซินเหลวที่มีความหนืดต่ำ (สารทดแทนอีพอกซี/โพลีเอสเตอร์ไม่อิ่มตัว/สไตรีน ฯลฯ) |
| ไฟเบอร์ คุณสมบัติ | เส้นใยแบบสับหรือแบบสุ่ม โดยไม่มีการเสริมแรงเส้นใยอย่างต่อเนื่อง ประสิทธิภาพจะสมดุลในทุกทิศทาง (ไอโซโทรปิก) แต่ความแข็งแรงและความแข็งจำเพาะต่ำกว่าของคอมโพสิตไฟเบอร์แบบต่อเนื่อง | เส้นใยต่อเนื่อง (แก้ว คาร์บอน หรือไฮบริด) พร้อมการวางแนวที่กำหนดค่าได้ ให้คุณสมบัติทางกลที่ยอดเยี่ยม โดยเฉพาะอย่างยิ่งตามทิศทางของเส้นใย |
| สูตรก dvantage | หน่วงไฟได้ง่าย (โดยทั่วไป ได้รับพิกัด UL94 V-0 หรือเป็นไปตามมาตรฐานทนไฟของยานยนต์) โดยมีความทนทานต่อสภาพอากาศที่ดีและมีความคงตัวของขนาด | สามารถรับเศษส่วนปริมาณแก้วหรือคาร์บอนไฟเบอร์สูง (ความแข็งแรงสูง ความแข็งสูง น้ำหนักเบา) ด้วยระบบเรซินที่เลือกได้เพื่อเพิ่มเสถียรภาพทางความร้อน การยึดเกาะ และสารหน่วงไฟ (แม้ว่าการปรับเปลี่ยนสารหน่วงไฟอาจซับซ้อนและมีค่าใช้จ่ายสูงกว่า) |
| พื้นผิวและ หลังการรักษา | ให้พื้นผิวเรียบเหมาะสำหรับการทาสีและเคลือบได้ง่าย | ต้องให้ความสนใจกับพื้นผิวแม่พิมพ์และการควบคุมการซึมผ่านของเรซิน โดยปกติแล้ว จะต้องมีการประมวลผลภายหลังเพื่อให้ได้คุณภาพพื้นผิวที่สูง |
2. คุณภาพผลิตภัณฑ์ขั้นสุดท้าย
|
| บตท | HP-RTM |
| เครื่องกล คุณสมบัติ | ความต้านทานแรงดึงและแรงเฉือนอยู่ในระดับปานกลาง ทำให้เหมาะสำหรับส่วนประกอบที่รับน้ำหนักสม่ำเสมอหรือสำหรับฝาครอบที่ไม่ใช่แบริ่งรับน้ำหนักหลัก ความต้านทานแรงกระแทกอยู่ในระดับปานกลาง แม้ว่าเส้นใยที่สับแล้วจะมีข้อได้เปรียบในการดูดซับพลังงานอยู่บ้าง | ตามทิศทางของเส้นใย ความแข็งแรงและความแข็งอาจสูงกว่า SMC มาก ความต้านทานความล้าและความต้านทานการแตกร้าวนั้นเหนือกว่า ทำให้เหมาะสำหรับโครงสร้างรับน้ำหนักหรือส่วนประกอบที่ต้องรับแรงกระแทกสูงหรือแรงบิด |
| มิติ ความแม่นยำและ ความมั่นคง | ขึ้นรูปด้วยการกด มีเสถียรภาพในมิติที่ดี อย่างไรก็ตาม ความคลาดเคลื่อนสำหรับความหนาและคุณลักษณะทางเรขาคณิตขนาดเล็กได้รับอิทธิพลจากการไหลของวัสดุและการออกแบบแม่พิมพ์ | ข้อกำหนดสูงสำหรับความหนาและการควบคุมการเติมเฉพาะที่ หากการฉีดและการระบายอากาศได้รับการออกแบบมาอย่างดี ก็สามารถบรรลุความแม่นยำของมิติสูงได้ แต่การหดตัวของเรซินยังต้องมีการควบคุมและการชดเชยที่แม่นยำอีกด้วย |
| คุณภาพพื้นผิว / ลักษณะที่ปรากฏ | สามารถทำให้พื้นผิวเรียบได้โดยตรง เหมาะสำหรับความต้องการด้านความสวยงามของสีเคลือบ และมีการยึดเกาะของสีที่ดี | พื้นผิวที่เกิดขึ้นโดยตรงอาจต้องมีการบำบัดภายหลัง (เคลือบเงา การขัดเงา การเคลือบ หรือฟิล์ม) เพื่อให้ได้รูปลักษณ์ในระดับเดียวกับ SMC แต่เทคโนโลยีเจลโค้ตหรือเมมเบรนในโหมดทั่วไปก็สามารถนำมาใช้เพื่อปรับปรุงรูปลักษณ์ได้ ซึ่งจะเป็นการเพิ่มต้นทุน |
3. เครื่องอัดและอุปกรณ์เสริม
SMC ต้องการการลงทุนด้านอุปกรณ์ที่ค่อนข้างต่ำ และมีความพร้อมทางเทคโนโลยีและมีเสถียรภาพ โดยทั่วไปแล้ว การประมวลผลของ SMC ต้องใช้เพียงการกด ชุดแม่พิมพ์ และระบบทำความร้อนเพื่อผลิตชิ้นส่วน ข้อกำหนดด้านการทำงานของแท่นพิมพ์ไม่สูงนัก สามารถซื้อวัตถุดิบได้โดยตรงในรูปแบบแผ่น และชั่งน้ำหนักและตัดโดยใช้เครื่องตัด SMC หลังจากการปั้น ชิ้นส่วนที่เสร็จแล้วจะต้องขัดเท่านั้น

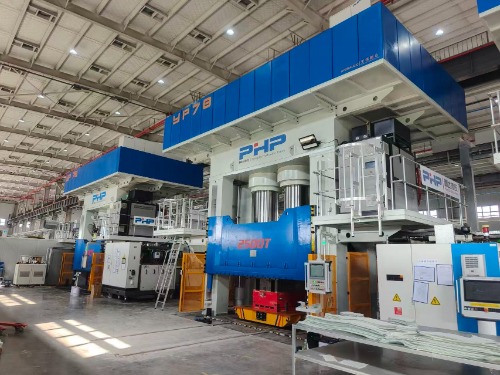

HP-RTM ต้องมีการลงทุนด้านอุปกรณ์ที่สูงกว่า โดยทั่วไป วัสดุจะต้องได้รับความร้อนและขึ้นรูปล่วงหน้าก่อน จากนั้นจึงผ่านการฉีดขึ้นรูปแบบแรงดันสูงในเครื่องอัดขนาดใหญ่ และสุดท้ายคือตัดแต่งและตัดโดยใช้เครื่องตัดเลเซอร์ กระบวนการทั้งหมด ตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป - ต้องใช้อุปกรณ์ ได้แก่: เครื่องรีดขึ้นรูป 100–200 ตัน (พร้อมระบบทำความร้อน) เครื่องรีดขึ้นรูป 2500 - 3500 ตัน (พร้อมระบบทำความร้อน) ระบบ ระบบสุญญากาศ และฟังก์ชันปรับระดับสี่มุม) แม่พิมพ์สองชุด เครื่องตัด เครื่องฉีดเรซิน อุปกรณ์ทำความเย็นและการบ่ม เครื่องตัดเลเซอร์ และเครื่องทดสอบสุญญากาศ การลงทุนล่วงหน้ามีจำนวนมาก
4. อื่นๆ
การบำรุงรักษาและการรีไซเคิล: ทั้ง SMC และ HP-RTM เป็นระบบเทอร์โมเซตติง ทำให้การรีไซเคิลทำได้ยาก

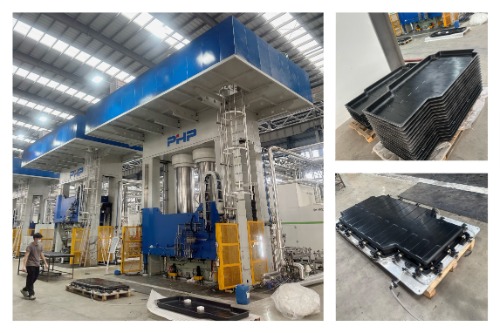

น้ำหนักเบา: HP-RTM (โดยเฉพาะอย่างยิ่งเมื่อใช้ คาร์บอนไฟเบอร์) สามารถลดน้ำหนักได้อย่างมากเมื่อเทียบกับ SMC เมื่อนำไปใช้กับตัวเรือนแบตเตอรี่ จะสามารถปรับปรุงระยะของยานพาหนะหรือลดต้นทุนโดยรวมของแบตเตอรี่ได้
ห่วงโซ่อุปทาน / ความเสี่ยงด้านความพร้อมใช้งาน: ห่วงโซ่อุปทานสำหรับไฟเบอร์สับ SMC โดยทั่วไปมีความเสถียร คาร์บอนไฟเบอร์และเรซินประสิทธิภาพสูงอาจประสบกับความผันผวนของราคาอย่างมีนัยสำคัญในช่วงที่มีอุปทานตึงตัว โดยต้องมีการประเมินเสถียรภาพของอุปทานในระยะยาว
ความยืดหยุ่นของกระบวนการ: HP-RTM มีความยืดหยุ่นมากกว่าสำหรับโครงสร้างแบบรวมที่ซับซ้อน ช่วยลดจำนวนชิ้นส่วนในการประกอบครั้งต่อไป (น้ำหนักเบาและมีขั้นตอนการประกอบน้อยลง) แต่แม่พิมพ์และกระบวนการจะปรับเปลี่ยนได้อย่างรวดเร็วได้ยากกว่า SMC เหมาะกว่าสำหรับการผลิตปริมาณมากโดยมีรูปแบบการออกแบบน้อยที่สุด
ความปลอดภัยและความเสี่ยงในการปฏิบัติงาน: ระบบการฉีดและการบ่มด้วยเรซิน HP-RTM อาจเกี่ยวข้องกับส่วนประกอบที่เป็นพิษหรือระเหยที่มีความหนืดต่ำ โดยต้องมีการควบคุมสภาพแวดล้อมการทำงาน การระบายอากาศ และอุปกรณ์ป้องกันส่วนบุคคลที่เข้มงวดมากขึ้น
5. สรุป
|
| บตท | HP-RTM |
| ไฟเบอร์ Type | สับเส้นใยแบบสุ่ม | เส้นใยต่อเนื่อง (Orientable) |
| ต้นทุนวัสดุต่อชิ้นส่วน | ต่ำ | สูง (เนื่องจากต้นทุนคาร์บอนไฟเบอร์/อีพอกซี) |
| ความซับซ้อนของเครื่องมือ/อุปกรณ์ | กลาง (กดความร้อน) | สูง (ต้องใช้การสูบฉีด แม่พิมพ์ปิดผนึก การทำความร้อน และสุญญากาศ) |
| รอบเวลา / กำลังการผลิต | เหมาะสำหรับการผลิตปริมาณมาก | กำลังการผลิตขึ้นอยู่กับการบ่มด้วยเรซิน สามารถเพิ่มขึ้นได้ด้วยการประมวลผลแบบขนาน |
| คุณภาพพื้นผิว | ดีเยี่ยม (ง่ายต่อการได้พื้นผิวที่เรียบเนียนและสวยงาม) | ต้องใช้การประมวลผลหรือเทคโนโลยีฟิล์มเพิ่มเติม |
| ความแข็งแรงของโครงสร้าง / น้ำหนักเบา | กลาง | สูง (โดยเฉพาะเมื่อใช้คาร์บอนไฟเบอร์) |
| สารหน่วงไฟ / ทนต่อสภาพอากาศ | ทำได้อย่างง่ายดายผ่านการกำหนดสูตร | ต้องใช้สูตรเฉพาะซึ่งมีต้นทุนสูง |
| ส่วนประกอบที่ใช้งานได้ | ฝาครอบ ฝาปิด และชิ้นส่วนที่มีปริมาณมากสวยงาม | ตัวเรือนรับน้ำหนัก ส่วนเสริม และโครงสร้างบูรณาการที่ซับซ้อน |
