เพื่อเลือกความเหมาะสม สื่อมวลชน บมจ ระวางน้ำหนัก จำเป็นต้องชี้แจงความดันการปั้นก่อน สินค้าของบตท จากนั้นให้เลือกน้ำหนักการกด SMC ที่เหมาะสมตามข้อกำหนดการใช้งานของเครื่องอัดไฮดรอลิก
1. แรงกดดันในการขึ้นรูปของผลิตภัณฑ์ SMC คืออะไร?
แรงกดดันในการขึ้นรูปของ SMC (สารประกอบการขึ้นรูปแผ่น) ผลิตภัณฑ์เป็นหลักความดันที่จำเป็นในการวาง แม่พิมพ์ SMC เข้าไปใน เครื่องอัดไฮดรอลิก SMC รักษาแม่พิมพ์ปิด และให้ความร้อน ไหล เติม และอัดให้แน่น แผ่น SMC ในช่องแม่พิมพ์จนเกิดเป็นผลิตภัณฑ์ในที่สุด
2. จะคำนวณแรงกดขึ้นรูปของผลิตภัณฑ์ SMC อย่างรวดเร็วได้อย่างไร?
สูตรการคำนวณด่วนสำหรับแรงดันขึ้นรูปผลิตภัณฑ์ SMC:
ฉ = พี × ส
หมายเหตุ:
1 F: ความดันที่จำเป็นสำหรับการขึ้นรูปแบบอัดผลิตภัณฑ์ SMC (ตัน)
② P: แรงกดในการขึ้นรูปต่อหน่วยพื้นที่ของผลิตภัณฑ์ SMC (ตัน)
เนื่องจากอัตราส่วนวัสดุที่แตกต่างกัน แรงกดในการขึ้นรูปของผลิตภัณฑ์ SMC ที่แตกต่างกันจึงแตกต่างกันไป โดยทั่วไปจะอยู่ระหว่าง 600 ถึง 1200 ตันต่อตารางเมตร โดยทั่วไป ยิ่งมีแรงกดดันมากเท่าไร คุณภาพพื้นผิวของผลิตภัณฑ์ขั้นสุดท้ายก็จะยิ่งดีขึ้นเท่านั้น
3 S: พื้นที่ฉายของผลิตภัณฑ์ SMC (ม. ²)
พื้นที่ที่คาดการณ์ไว้ของผลิตภัณฑ์ขั้นสุดท้าย รวมถึงอัตราการเข้าพักหลักและการฉายช่อง/ช่อง และหักพื้นที่รูเปิดที่ไม่มีวัสดุในผลิตภัณฑ์ เนื่องจากจำเป็นต้องพิจารณาปัจจัยด้านความปลอดภัยที่เหมาะสมเมื่อเลือกน้ำหนักของแท่นพิมพ์ SMC พื้นที่เปิดสามารถละเว้นได้เมื่อคำนวณพื้นที่ฉายของผลิตภัณฑ์อย่างรวดเร็ว ยกเว้นช่องเปิดในพื้นที่ขนาดใหญ่

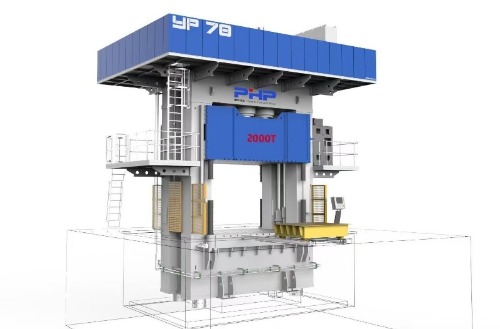

3. การเลือกน้ำหนักของแท่นพิมพ์ SMC
ด้วยการคำนวณแรงดันของผลิตภัณฑ์ ทำให้สามารถสรุปน้ำหนักที่ถูกต้องของเครื่องอัดไฮดรอลิกตามข้อกำหนดการใช้งาน
โดยทั่วไปแล้ว เครื่องอัดไฮดรอลิกสามารถรักษาช่วงแรงดันให้คงที่ที่ 20% ถึง 80% ของน้ำหนักเต็มเพื่อการใช้งานในระยะยาว ดังนั้นเมื่อคำนวณความดันในการขึ้นรูปของผลิตภัณฑ์ควรอนุญาตให้มีอัตรากำไรขั้นต้นประมาณ 20% เมื่อเลือกเครื่องอัดไฮดรอลิกและควรเลือกพารามิเตอร์มาตรฐานอุตสาหกรรมให้มากที่สุด ตัวอย่างเช่น เมื่อความดันขึ้นรูปที่คำนวณได้คือ 800 ตัน เครื่องอัดไฮดรอลิก 1,000 ตันจะเหมาะสมกว่า
4. ทำตามขั้นตอนการคำนวณให้เสร็จสิ้น
1 วัดหรือวาดพื้นที่ฉาย S (m ²) ของชิ้นส่วนตามทิศทางของการเปิดแม่พิมพ์ ข้อควรพิจารณา: หากชิ้นส่วนมีพื้นผิวที่แยกจากกันหลายจุดหรือมีแม่พิมพ์หลายช่อง ควรคำนวณตามพื้นที่ที่ฉายทั้งหมด (ผลรวมของแต่ละช่อง)
2 การเลือกหรือการประมาณแรงดันในการขึ้นรูป p (ตันหรือ ป้า หรือ MPa): โดยทั่วไปสามารถรับได้จากซัพพลายเออร์วัสดุ คู่มือกระบวนการ หรือประสบการณ์ของชิ้นงานที่คล้ายกัน แรงกดดันในการขึ้นรูปของ SMC ได้รับผลกระทบอย่างมากจากสูตร อุณหภูมิการอุ่น ความหนา ปริมาณเส้นใย และลักษณะการไหล
3 แทนที่สูตรเพื่อให้ได้แรงดันในการขึ้นรูป (เป็นตันหรือ N)
④ เพิ่มปัจจัยด้านความปลอดภัย (โดยปกติจะอยู่ระหว่าง 1.1 ถึง 1.3 ขึ้นอยู่กับความไม่แน่นอนและโครงสร้างของแม่พิมพ์) เพื่อให้ได้แรงลัพธ์การออกแบบ
⑤ หารแรงผลลัพธ์ด้วย 9806.65 เพื่อให้ได้น้ำหนักคอมเพรสเซอร์ที่ต้องการ (t)
⑥ เมื่อเลือกเครื่องปั้มขึ้นรูป จำเป็นต้องพิจารณาความสูงสูงสุดของการเปิดแม่พิมพ์ ระยะชัก ข้อกำหนดในการทำความร้อน/ความเย็น เวลาในการจับยึด และการตอบสนองของวงจรน้ำมัน
5. ข้อควรระวัง
1 คำจำกัดความของพื้นที่ฉายภาพ : โดยใช้พื้นที่ฉายสูงสุดของชิ้นส่วนบนพื้นผิวการแยกส่วน (รวมถึงพื้นที่ของช่องการไหลและพื้นที่ที่จะสร้างขอบแฟลช) ควรหักพื้นที่ว่างสำหรับชิ้นส่วนกลวงหรือช่องเปิดขนาดใหญ่ แต่เมื่อคำนวณอย่างรวดเร็วสามารถละเว้นพื้นที่เปิดได้
2) ทางเลือกของแรงกดในการขึ้นรูป : ยิ่งมากยิ่งดี; ความสูงที่มากเกินไปอาจทำให้แม่พิมพ์เสียหาย การกะพริบมากเกินไป ความบกพร่องที่พื้นผิว หรือการไหลของวัสดุมากเกินไป ควรขึ้นอยู่กับความสามารถในการเติมและบรรลุความหนา/ความหนาแน่นเป้าหมาย
3 อิทธิพลของวัสดุและอุณหภูมิที่มีต่อความดัน : ความหนืดและความต้านทานแรงดึงของวัสดุจะแตกต่างกันอย่างมากที่อุณหภูมิที่แตกต่างกัน และอุณหภูมิการอุ่น อุณหภูมิแม่พิมพ์ และปริมาณเส้นใย/สารตัวเติมสามารถเปลี่ยนความดันที่ต้องการได้อย่างมาก
④ อัตราความปลอดภัย : ในการเลือกจริง มักจะเพิ่มส่วนต่าง 10% ถึง 30% เพื่อครอบคลุมปัจจัยต่างๆ เช่น ความผันผวนของกระบวนการ และแรงเสียดทานของแม่พิมพ์
⑤ การแปลงหน่วย : หน่วยผสม เช่น psi, bar, kgf/cm ², ตัน ฯลฯ มักใช้ในไซต์งานวิศวกรรม เมื่อคำนวณจำเป็นต้องแปลงเป็นระบบเดียวกันเพื่อหลีกเลี่ยงข้อผิดพลาด

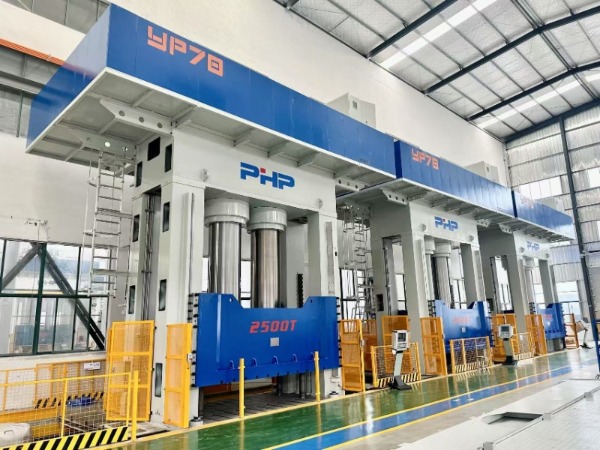

6. ช่วงแรงดันการขึ้นรูปทั่วไปในอุตสาหกรรม (สำหรับการอ้างอิง)
| อุตสาหกรรม | อะไหล่ | น้ำหนักอ้างอิง |
| อุตสาหกรรมไฟฟ้า | ปลอกหม้อแปลง กล่องไฟฟ้า ฯลฯ | 600~700 ตัน |
| การก่อสร้างในเมือง | ฝาปิดท่อระบาย แผงถังเก็บน้ำ ถังขยะ แผงตะแกรง ฯลฯ | 600~700 ตัน |
| การขนส่งทางรถไฟ | ส่วนประกอบรถบรรทุก ประตูและหน้าต่างราง ฯลฯ | 800~1,000 ตัน |
| รถยนต์พลังงานใหม่ | กล่องใส่แบตเตอรี่ กล่องเก็บพลังงาน ฯลฯ | 800~1,000 ตัน |
| รถโดยสาร | ส่วนประกอบรถยนต์ระดับไฮเอนด์ | 1,000~1200 ตัน |
7. ตัวอย่างการคำนวณ
สมมติฐาน: พื้นที่ที่คาดการณ์ไว้ของชิ้นส่วนคือ 5,000 ซม. ² และความดันการขึ้นรูปโดยเฉลี่ยที่กำหนดโดยกระบวนการคือ 5Mpa (หมายเหตุ: นี่คือค่าตัวอย่าง วัสดุและกระบวนการจริงจะถูกกำหนด) จากนั้น:
พ=5*10 6 Pa
ส=5000/10000=0.5ม 2
ฟ=ป*ส=5*10 6 *0.5=2.5*10 6 N
เอฟ=2.5*10 6 N/9806.65 µ255吨

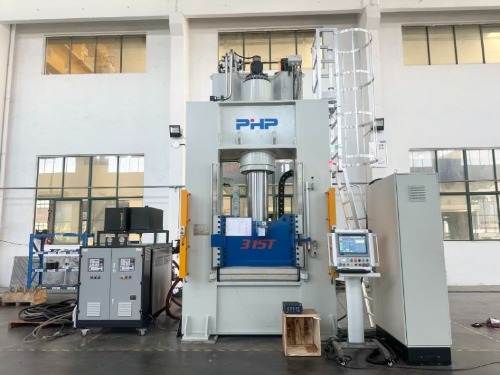

เพราะ:
255/315µ81%
255/400µ64%
ดังนั้นเมื่อเลือกเครื่องกด SMC เครื่องกดขนาด 400 ตันจึงเหมาะสมที่สุด
