I. เหตุใดมาตรฐาน CE จึงมีความสำคัญเป็นพิเศษสำหรับเครื่องอัดไฮดรอลิกแบบคอมโพสิต
ในด้านการขึ้นรูปวัสดุคอมโพสิต เครื่องอัดไฮดรอลิกแบบเซอร์โวคอมโพสิต และ เครื่องอัดขึ้นรูป ได้กลายเป็นอุปกรณ์หลักสำหรับกระบวนการอัดขึ้นรูปและโดยทั่วไปจะใช้ร่วมกับ แม่พิมพ์ SMC เพื่อสร้างระบบการขึ้นรูป SMC ที่สมบูรณ์
ด้วยการพัฒนาอย่างต่อเนื่องของวัสดุคอมโพสิตไปสู่การออกแบบน้ำหนักเบาและการบูรณาการโครงสร้าง ปัจจุบันเครื่องอัดขึ้นรูปคอมโพสิตถูกนำมาใช้อย่างกว้างขวางในภาคส่วนต่อไปนี้:
- รถบรรทุกและรถโดยสาร
- อุปกรณ์การเกษตรและการก่อสร้าง
- E-ความคล่องตัว
- การขนส่งทางรถไฟ
- เฟอร์นิเจอร์ในเมือง, ในหมู่คนอื่น ๆ
ในสถานการณ์การใช้งานเหล่านี้ เครื่องอัดไฮดรอลิกไม่เพียงแต่รับผิดชอบในการสร้างประสิทธิภาพเท่านั้น แต่ยังเกี่ยวข้องโดยตรงกับความปลอดภัยของผู้ปฏิบัติงาน ความเสถียรในการปฏิบัติงานในระยะยาว และการปฏิบัติตามข้อกำหนดของสายการผลิตโดยรวม ด้วยเหตุนี้ ลูกค้าชาวยุโรปจำนวนมากขึ้นที่ซื้อเครื่องอัดไฮดรอลิกคอมโพสิตจากประเทศจีนเป็นครั้งแรกจึงมีแนวโน้มที่จะมุ่งเน้นไปที่คำถามสำคัญข้อเดียว:
อะไรคือความแตกต่างพื้นฐานระหว่างเครื่องอัดไฮดรอลิกที่ได้มาตรฐาน CE กับเครื่องอัดไฮดรอลิกที่สร้างขึ้นตามมาตรฐานภายในประเทศ?
ควรเน้นย้ำว่าเครื่องหมาย CE ไม่ได้เป็นเพียงฉลากรับรองเท่านั้น แต่เป็นระบบความปลอดภัยที่ครอบคลุมซึ่งทำงานตลอดวงจรชีวิตของเครื่องจักร ตั้งแต่การออกแบบและการผลิตไปจนถึงการติดตั้งและการใช้งาน
ครั้งที่สอง ความแตกต่างพื้นฐานในปรัชญาการออกแบบ
ภายใต้มาตรฐานภายในประเทศ การออกแบบเครื่องอัดไฮดรอลิกมักจะขับเคลื่อนโดยข้อกำหนดการผลิต เช่น กำลังการผลิตตัน ประสิทธิภาพการขึ้นรูป ต้นทุนอุปกรณ์ และเวลาในการจัดส่ง แม้ว่าแนวทางนี้จะเหมาะสมกับสภาพแวดล้อมการผลิตในท้องถิ่นจำนวนมาก แต่จะเน้นไปที่ว่าเครื่องจักรสามารถทำงานการผลิตให้เสร็จสิ้นได้หรือไม่
ในทางตรงกันข้าม เครื่องอัดไฮดรอลิกเซอร์โวคอมโพสิตที่ได้มาตรฐาน CE จะต้องถือว่าการควบคุมความเสี่ยงเป็นข้อจำกัดในการออกแบบหลัก ในขณะเดียวกันก็เป็นไปตามข้อกำหนดด้านประสิทธิภาพการขึ้นรูป กรอบ CE ต้องการอย่างเป็นระบบ การประเมินความเสี่ยง จะต้องดำเนินการในขั้นตอนการออกแบบแนวความคิด โดยมีการกำหนดโซลูชันระดับโครงสร้างหรือระบบไว้ล่วงหน้าสำหรับความเสี่ยงที่อาจเกิดขึ้นระหว่างการดำเนินงาน การบำรุงรักษา การทดสอบการใช้งาน และสภาวะที่ผิดปกติ
ปรัชญา "ความปลอดภัยโดยการออกแบบ" นี้หมายความว่าไม่สามารถบรรลุการปฏิบัติตามข้อกำหนด CE เพียงโดยการเพิ่มส่วนประกอบหลังการผลิต แต่จะต้องรวมเข้ากับแนวคิดเครื่องจักรโดยรวมตั้งแต่เริ่มต้น
ที่สาม ระบบความปลอดภัยหลักสามประการของเครื่องอัดไฮดรอลิกที่ได้มาตรฐาน CE
จากมุมมองของการใช้งาน ข้อกำหนด CE สำหรับเครื่องอัดไฮดรอลิกแบบคอมโพสิตเกิดขึ้นได้ผ่านระบบความปลอดภัยที่กำหนดไว้อย่างชัดเจน แทนที่จะเป็นหลักการที่เป็นนามธรรม ข้อกำหนดเหล่านี้ส่วนใหญ่กระจุกตัวอยู่ในสามด้าน: ความปลอดภัยทางกล ความปลอดภัยทางไฮดรอลิก และความปลอดภัยทางไฟฟ้า ซึ่งล้วนสัมพันธ์กันและขาดไม่ได้
ความปลอดภัยทางกล
ภายใต้มาตรฐาน CE วัตถุประสงค์หลักของความปลอดภัยทางกลคือการลดการสัมผัสบุคลากรในพื้นที่อันตรายผ่านการออกแบบโครงสร้างเอง แทนที่จะอาศัยขั้นตอนการปฏิบัติงานหรือประสบการณ์ของผู้ปฏิบัติงานเพียงอย่างเดียว สำหรับเครื่องอัดไฮดรอลิกคอมโพสิตขนาดใหญ่ที่มีระยะชักยาวและต้องมีการบำรุงรักษาบ่อยครั้ง ความปลอดภัยทางกลถือเป็นสิ่งสำคัญอย่างยิ่ง
การออกแบบกลไกที่เป็นไปตามมาตรฐาน CE จะต้องพิจารณาสถานการณ์การปฏิบัติงานและการบำรุงรักษาอย่างเป็นระบบ เช่น การเข้าถึงเครื่องจักรอย่างปลอดภัย การเข้าสู่พื้นที่สูง และการรักษาความปลอดภัยส่วนประกอบที่เคลื่อนไหวได้อย่างน่าเชื่อถือระหว่างการบริการ ข้อกำหนดเหล่านี้ส่งผลโดยตรงต่อโครงร่างเครื่องโดยรวม แทนที่จะเป็นส่วนเสริมเพิ่มเติม
มาตรการด้านความปลอดภัยทางกลของ CE โดยทั่วไปประกอบด้วย:
- บันไดนิรภัย ออกแบบมาให้ตรงตามมาตรฐานด้านความสูง ความเอียง และประสิทธิภาพการกันลื่น
- แพลตฟอร์มการบำรุงรักษาชั้นนำพร้อมราวกั้น ให้การป้องกันการตกระหว่างการบริการ
- การบำรุงรักษาเส้นทางเข้าและระยะปลอดภัย จัดให้มีพื้นที่เพียงพอสำหรับการเคลื่อนย้ายบุคลากรและการอพยพฉุกเฉิน
- ระบบล็อคแบบกลไกแบบสไลด์ เช่น อุปกรณ์ล็อค SITEMA เพื่อยึดสไลด์ไว้อย่างปลอดภัยระหว่างการบำรุงรักษาและป้องกันการหล่นลงโดยไม่ได้ตั้งใจ

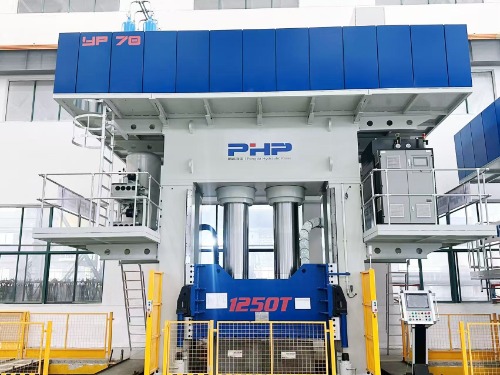

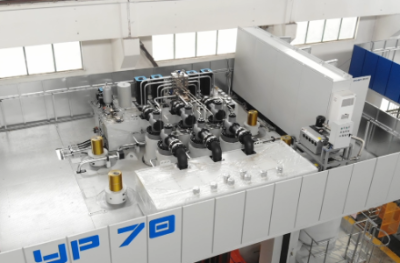

แพลตฟอร์มการบำรุงรักษายอดนิยม

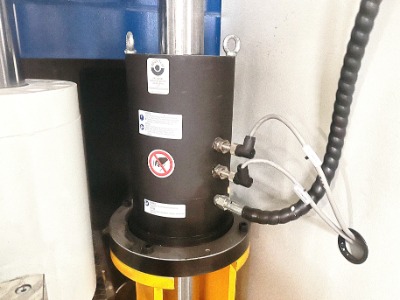

ระบบล็อคแบบเลื่อน
จากการเปรียบเทียบ แท่นพิมพ์มาตรฐานในประเทศมักจะพึ่งพาขั้นตอนการปฏิบัติงานมากกว่าการแยกความเสี่ยงทางโครงสร้าง
ความปลอดภัยทางไฮดรอลิก
ระบบไฮดรอลิกถือเป็นแกนกลางของเครื่องอัดไฮดรอลิกคอมโพสิตและยังเป็นพื้นที่ที่มีความเสี่ยงสูงอีกด้วย ภายใต้มาตรฐาน CE ระบบไฮดรอลิกต้องไม่เพียงแต่ให้สมรรถนะเท่านั้น แต่ยังรวมเอาความชัดเจนอีกด้วย ไม่ปลอดภัย พฤติกรรม
ซึ่งหมายความว่าแม้ในสภาวะที่รุนแรง เช่น ท่อแตก วาล์วขัดข้อง หรือการควบคุมทำงานผิดปกติ ระบบจะต้องตั้งค่าเริ่มต้นให้อยู่ในสถานะที่ปลอดภัยเพื่อป้องกันการเคลื่อนไหวที่ไม่สามารถควบคุมได้หรือการบาดเจ็บส่วนบุคคล
มาตรการความปลอดภัยไฮดรอลิกของ CE โดยทั่วไป ได้แก่:
- ติดตั้งวาล์วนิรภัยบนกระบอกสูบ ป้องกันการเลื่อนลงอย่างรวดเร็วในกรณีที่สูญเสียแรงดัน
- โซ่ป้องกันการระเบิดสำหรับท่อไฮดรอลิก ,จำกัดการตีท่อในกรณีที่ท่อแตก
- ตรรกะควบคุมแรงดันและการเคลื่อนไหวซ้ำซ้อน มั่นใจในพฤติกรรมที่ปลอดภัยภายใต้ทุกสภาวะ

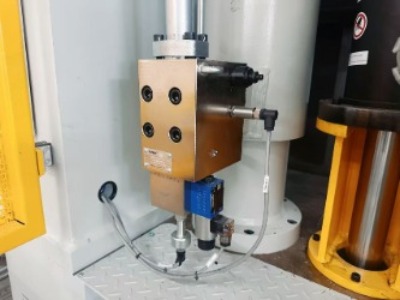

วาล์วนิรภัย

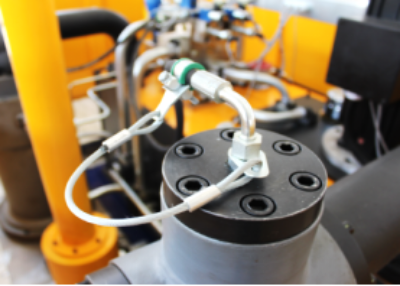

โซ่ป้องกันการกระแทก
ในโรงพิมพ์มาตรฐานในประเทศบางแห่ง คุณลักษณะด้านความปลอดภัยดังกล่าวอาจถูกทำให้ง่ายขึ้นหรือละเว้น โดยอาศัยการจัดการตามประสบการณ์แทน
ความปลอดภัยทางไฟฟ้า
ความปลอดภัยทางไฟฟ้าถือเป็นแง่มุมหนึ่งของการปฏิบัติตามข้อกำหนด CE ที่เป็นระบบและได้รับการตรวจสอบอย่างเข้มงวดที่สุด และแสดงถึงความแตกต่างที่ชัดเจนที่สุดประการหนึ่งเมื่อเปรียบเทียบกับเครื่องจักรมาตรฐานในประเทศ การประเมิน CE ไม่เพียงแต่มุ่งเน้นไปที่คุณภาพของส่วนประกอบเท่านั้น แต่ยังมุ่งเน้นไปที่ความสมบูรณ์ของตรรกะด้านความปลอดภัยในการทำงานด้วย
การกำหนดค่าความปลอดภัยทางไฟฟ้าโดยทั่วไปของ CE ได้แก่:
- PLC ด้านความปลอดภัย ด้วยความซ้ำซ้อนและการวินิจฉัยตนเอง
- ม่านแสงนิรภัยชนิด L เพื่อการปกป้องพื้นที่การขึ้นรูปหลายทิศทาง
- เครื่องสแกนเลเซอร์ สำหรับการตรวจสอบพื้นที่แบบไดนามิก
- ปุ่มหยุดฉุกเฉิน , มีตำแหน่งตามมาตรฐาน
- โปรแกรมความปลอดภัยที่มีเอกสารครบถ้วนและตรวจสอบได้ เพื่อให้มั่นใจถึงความสามารถในการตรวจสอบย้อนกลับและการทดสอบได้

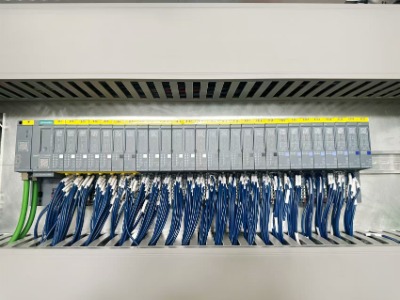

บมจ.เซฟตี้

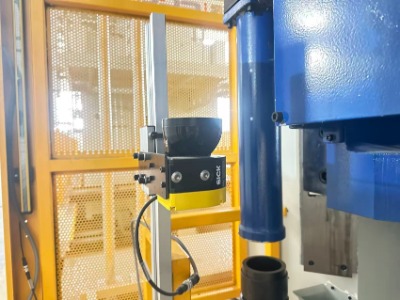

เครื่องสแกนเลเซอร์

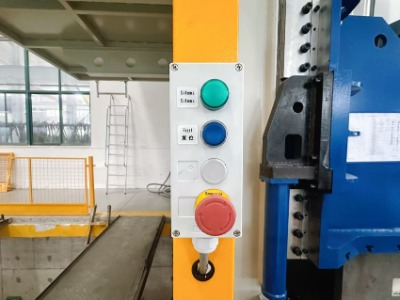

ปุ่มหยุดฉุกเฉิน
ม่านแสงนิรภัยแบบตัว L
แม้ว่าตู้ควบคุมอาจมีลักษณะภายนอกที่คล้ายคลึงกัน แต่การประเมิน CE จะเน้นที่สถาปัตยกรรมลอจิกภายใน ความซ้ำซ้อน และความสอดคล้องกับเอกสารทางเทคนิค
IV. เอกสารทางเทคนิคและระบบความรับผิดชอบ
การปฏิบัติตามข้อกำหนด CE ขยายไปไกลกว่าตัวเครื่องจริงเพื่อรวมระบบเอกสารทางเทคนิคที่สมบูรณ์ เอกสารเหล่านี้ไม่เพียงแต่เป็นส่วนหนึ่งของข้อกำหนดในการจัดส่งเท่านั้น แต่ยังจำเป็นต่อการปฏิบัติตามข้อกำหนดตลอดวงจรชีวิตของอุปกรณ์อีกด้วย
โดยทั่วไปไฟล์ทางเทคนิค CE ที่สมบูรณ์จะประกอบด้วยรายงานการประเมินความเสี่ยง แผนผังระบบไฮดรอลิกและไฟฟ้า คู่มือการปฏิบัติงานและการบำรุงรักษา และคำประกาศเกี่ยวกับความสอดคล้อง เอกสารเหล่านี้มีบทบาทสำคัญในการตรวจสอบ การสืบสวนอุบัติเหตุ และการพิจารณาความรับผิด
V. สรุป: เครื่องอัดไฮดรอลิกที่ได้มาตรฐาน CE เป็นโซลูชันทางวิศวกรรมระบบ
สำหรับ เครื่องอัดไฮดรอลิกแบบเซอร์โวคอมโพสิต (รวมถึงแท่นพิมพ์ SMC, แท่นพิมพ์ LFT-D, แท่นพิมพ์ HP-RTM, แท่นพิมพ์ GMT ฯลฯ) การปฏิบัติตามข้อกำหนด CE ไม่ใช่การเพิ่มคุณลักษณะด้านความปลอดภัยหลังการติดตั้งง่ายๆ แทนที่มันจะแสดงถึงก ปรัชญาความปลอดภัยแบบองค์รวม บูรณาการอย่างเป็นระบบเข้ากับการออกแบบโครงสร้างของเครื่องจักร ฟังก์ชันความปลอดภัย ลอจิกการควบคุม และสถานการณ์การใช้งานขั้นสุดท้าย โดยมีการประเมินความเสี่ยงเป็นแกนหลักและอยู่ภายใต้หลักเกณฑ์และมาตรฐาน
สำหรับ customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
